產品介紹/Product Introduction
——————————————————————————————————————————————————————————
產品分類： QCX-M3C起重量***器
適用范圍：適用于各類型的造船起重機，可按需要增加各種非標功能。

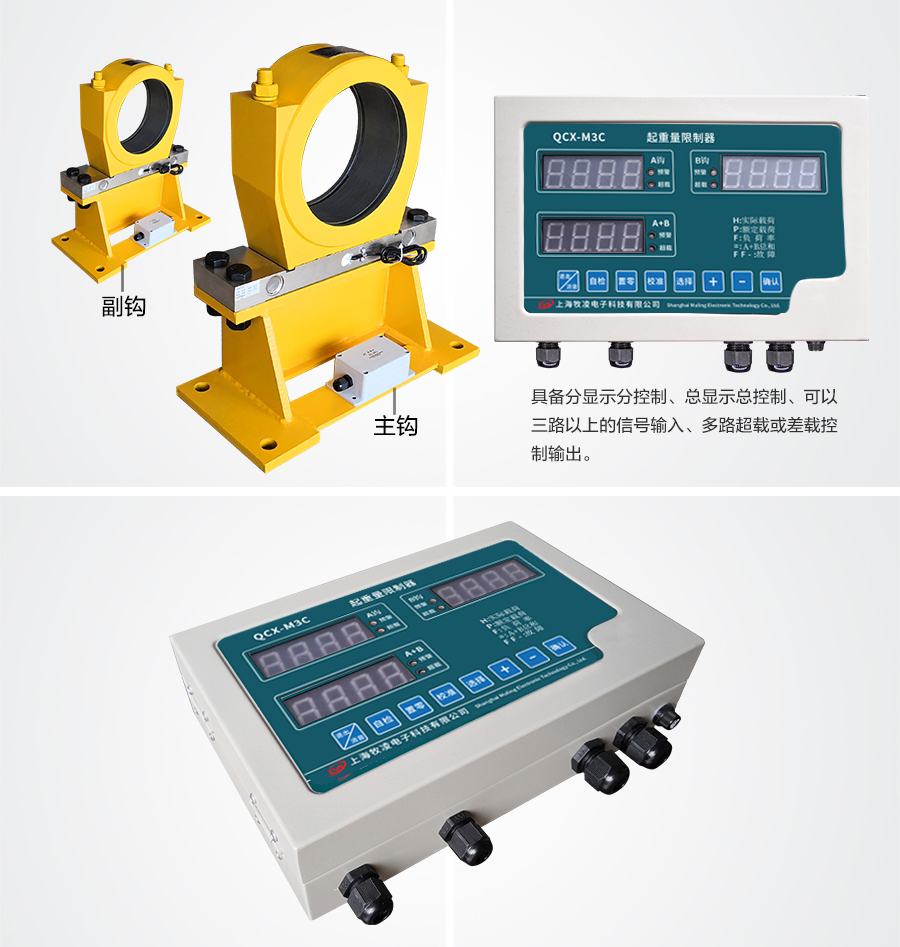

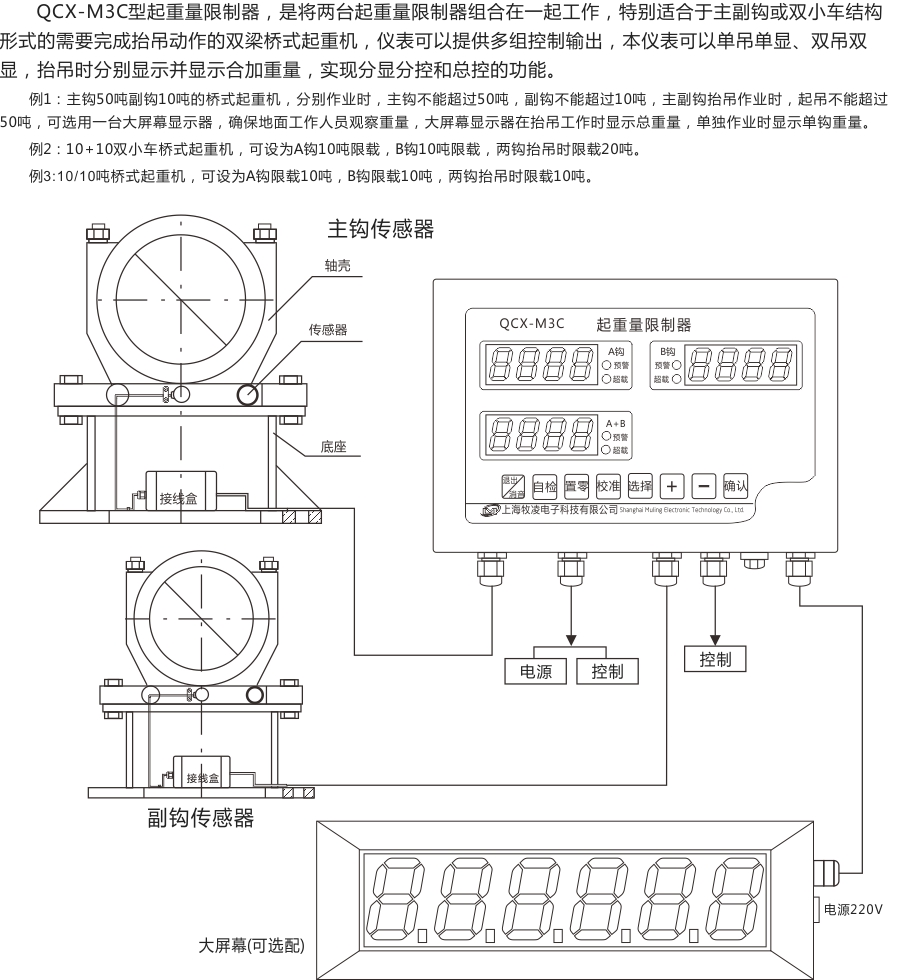

功能特點：具備分顯示分控制、總顯示總控制、可以三路以上的信號輸入、多路超載或差載控制輸出。
產品特點：經濟實用 安裝便捷 調試方便 測量精度高 抗干擾能力強
1、本產品由于采用獨特的軟件設計，具有極強的現場抗干擾能力。2、本產品采用零點自動跟蹤技術，有效消除傳感器長期工作所帶來的影響，確保產品測量精度。3、本產品的各部件在出廠前已按各項技術標準，采用精密儀器調試好，現場安裝一般不需要再進行調試。
▼ 工作原理
當起重機吊起重物后，傳感器受力而產生與重量成正比的電壓毫伏信號，經放大器放大，進行A/D轉換成數字，輸入到單片機內進行智能化處理，***后傳送到數字顯示屏顯示，與此同時單片機將測出的重量與預置的額定載荷進行比較，當發現重物重量達到額定載荷時，***器發出報警聲提醒工作人員注意。***后達到立即報警點時，除發出連續報警聲外，***器內繼電器運作，立即切斷起重機上升接觸器電源，起重機停止向不安全方向運作（不影響安全方向運作），以達到超載保護作用。
▼ 技術參數
1、綜合系統誤差：≤5%F●S
2、預報警點：額定起重量的90%，黃色指示燈亮，蜂鳴器斷續報警。
3、延時報警點：額定起重量的100%，紅色指示燈亮，蜂鳴器連續報警，控制繼電器延時兩秒運作（事實斷電）。
4、立即報警點：額定起重量的105%，紅色指示燈亮，蜂鳴器急促報警，控制繼電器立即運作（實施斷電）。
5、繼電器容量：AC250V、10A。
6、電源電壓:AC220V/AC380V、50HZ/
7、使用環境：-20℃~+60℃，90%RH。
8、傳感器過載能力：1.5倍額定載荷。
9、傳感器防護等級：IP65。
10、儀表箱防護等級：IP44。
11、連接電纜：RVVP4X0.4mm2以上四芯屏蔽電纜線。
▼ 品質保障/售后服務
廠家承諾：質保一年，終身提供技術支持。
